在線測流系統比測解決方案

簡介

通過遙控船搭載走航式ADCP測量剖面流量，根據相應✔的過水面積得到斷面平均流速，建立在線設備實測流速（指标流速）與斷面平均流速之間(jiāεn)的相關關系。

分享：

在線咨詢

方案描述

測流采用遙控船載走航式ADCP進行測驗，根據水流特性，選擇合适的測驗時機進行流量測驗時(shíδ)，一般控制測船速度小于流速，施測一至兩個測回；岸邊距采用測距儀或者目估，再根據大σ斷面進行适當修正。

若往返流量誤差在±5%以內，取其平均值作為該次斷面流量，再除以相(xiàngγ)應的過水面積，得到斷面平均流速；若超過±5%，則增加一個測回。

同一時間的指标流速從在線設備實時測量記錄的數據獲取對應的斷面平均流速和指标流速，在 EXCEL對數據進行回歸分 析，得到關系曲線或回歸方程。

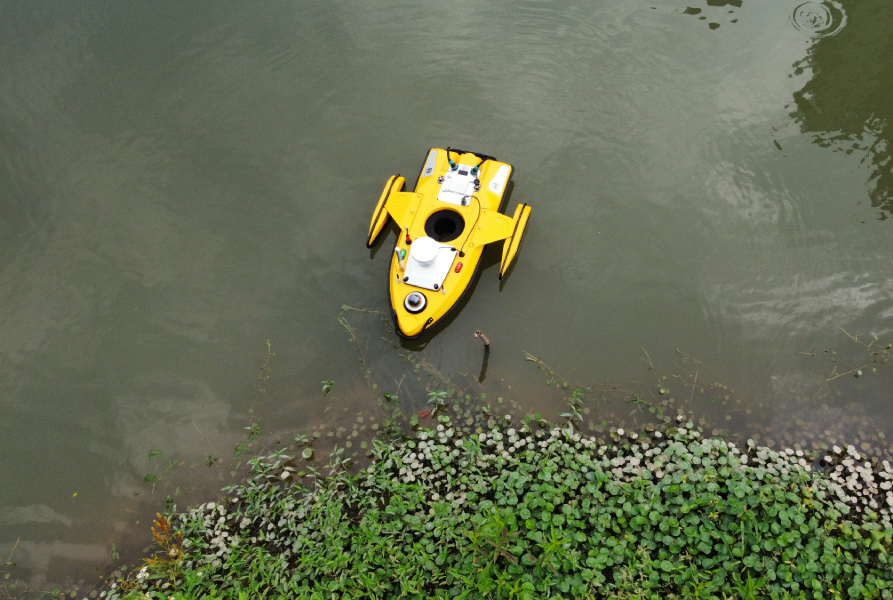

圖1 遙控船搭載走航式ADCP(M9-C)

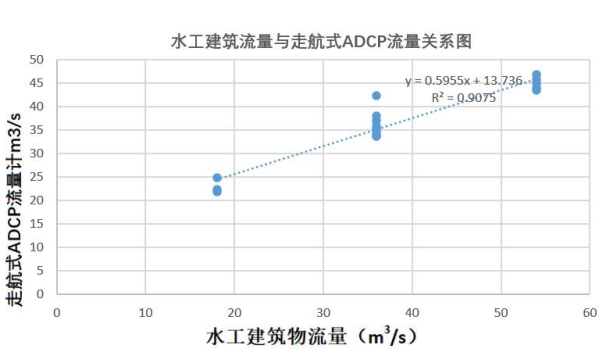

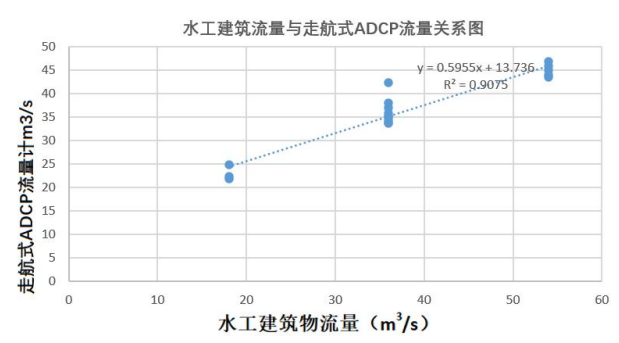

圖2 水工物流量與走航流量關系圖

方案特點

（1）遙控器操控超遠距離（1.5Km）控制，可按規劃航線勻速行進，低電壓自動©返航，自動避障，無需人工幹涉。

（2）船的航行軌迹可以是斜線或曲線；測量過程更加靈活;防水、防沉、防傾覆，安全系數極高;可淺水投放，也可急流逆流而上行(δxíng)進作業，适用于各種河道。

（3）數據采集準确，往返流量誤差小。

（4）采用藍牙等無線通信技術，實時更新數據及河面情況，具有時效性。

（5）采用一個功能強大、全新高端的、全集成的流量測量系統。

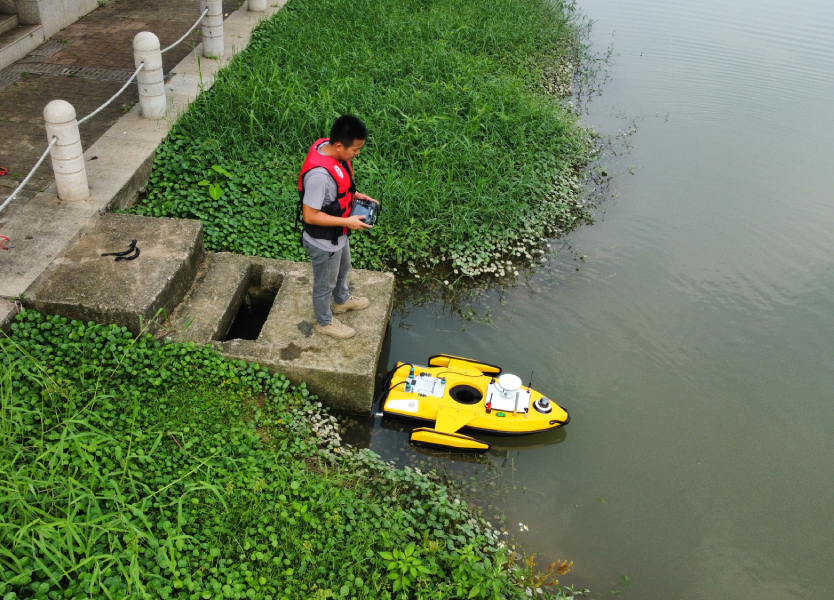

圖3 工作人員實際操作圖

相關設備

（1）遙控船（型号星沅-1200）

（2）走航式ADCP。

…………

相關案例

請咨詢銷售經理…………
